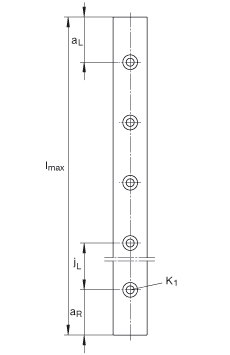

INA 导轨 TKDM12-W
两排微型直线循环球轴承及导轨组件，耐腐蚀设计

h

8 mm

b

24 mm

l_max

680 mm

导轨的最大长度为 L max；更长的导轨需通过协商定制。

可用的标准长度：
120 mm:0.17 kg
160 mm:0.22 kg
240 mm:0.33 kg
320 mm:0.45 kg
400 mm:0.56 kg
480 mm:0.67 kg
680 mm:0.95 kg

a_{L max}

26,5 mm

a_{L min}

6,5 mm

a_{R max}

26,5 mm

a_{R min}

6,5 mm

h₁

3,5 mm

j_L

40 mm

K₁

M4

根据 DIN ISO 4762-12.9的螺钉
如果有调节螺钉，应有螺钉防松措施。
最大锁紧力矩（Nm）：
M2 = 0.6
M3 = 2.2
M4 = 5

m_S

1,39 kg/m

导轨的质量
