KWVK42-AL轴承 KWVK 42 AL轴承 INA 直线循环球轴承单元滑块

详细数据

订购指南

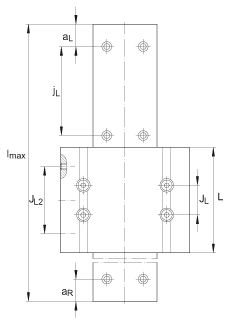

INA 直线循环球轴承单元滑块 KWVK42-AL
铝滑块

滑块 KWVK..-AL

零件 X

载荷方向

35 mm

87 mm

75 mm

A₁

16,5 mm

A₂

16 mm

A₇

31 mm

a₅

9 mm

a_{L max}

53 mm

a L 和 a R 取决于导轨的长度 l max

a_{L min}

20 mm

a L 和 a R 取决于导轨的长度 l max

a_{R max}

53 mm

a L 和 a R 取决于导轨的长度 l max

a_{R min}

20 mm

a L 和 a R 取决于导轨的长度 l max

B₆

75 mm

42 mm

H₁

5,5 mm

H₂

12 mm

H₃

8 mm

18 mm

h₁

11,1 mm

J_B

55 mm

J_B3

25 mm

J_L

20 mm

J_L2

40 mm

j_B

24 mm

j_L

60 mm

K₁

根据 DIN ISO 4762-12.9的螺钉
如有可能，应有螺钉防松措施。

最大锁紧力矩：
M3 = 2.5 Nm
M4 = 3 Nm
M5 = 10 Nm
M6 = 10 Nm

K₃

根据 DIN ISO 4762-12.9的螺钉
如有可能，应有螺钉防松措施。

最大锁紧力矩：
M3 = 0.6 Nm
M4 = 2.1 Nm
M6 = 4.8 Nm

K₄

根据 DIN ISO 4762-12.9的螺钉
如有可能，应有螺钉防松措施。

l_max

2000 mm

导轨的最大长度 L；更长的导轨可分成几段供货，并且相应地标注。

4,2 mm

m_W

0,45 kg

滑块的质量

m_S

5,54 kg/m

导轨的质量

基本额定载荷，额定扭矩：

实际的承载能力受导引部件和周边结构连接的影响。

13500 N

基本额定动载荷

C₀

26000 N

基本额定静载荷

M_0x

648 Nm

绕 X 轴的额定静扭矩

M_0y

211 Nm

绕 Y 轴的额定静扭矩

M_0z

211 Nm

绕 Z 轴的额定静扭矩

INA 直线循环球轴承单元滑块 KWVK42-AL
